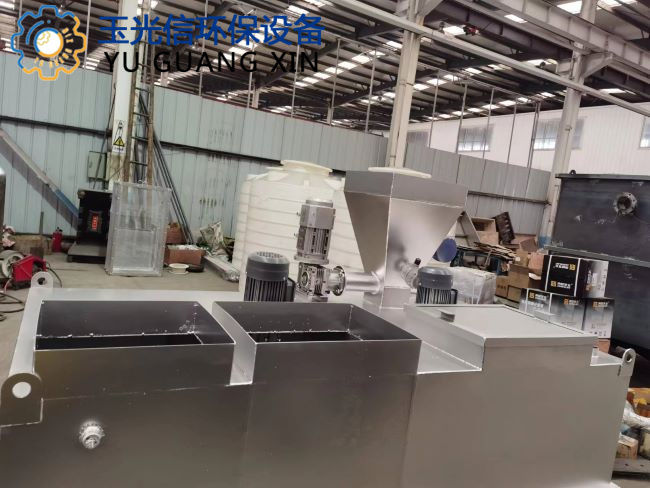

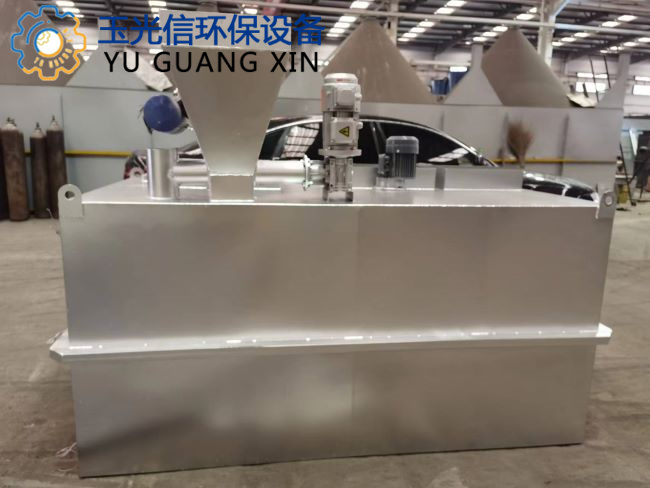

、总体结构：
本机小巧玲珑，主要由以下部分组成：
1.料斗;
2.定量干粉投加器;
3.给水系统;
4.支架;
5.搅拌机;
6.溶液箱系统;
7.电控系统;
8.计量泵;

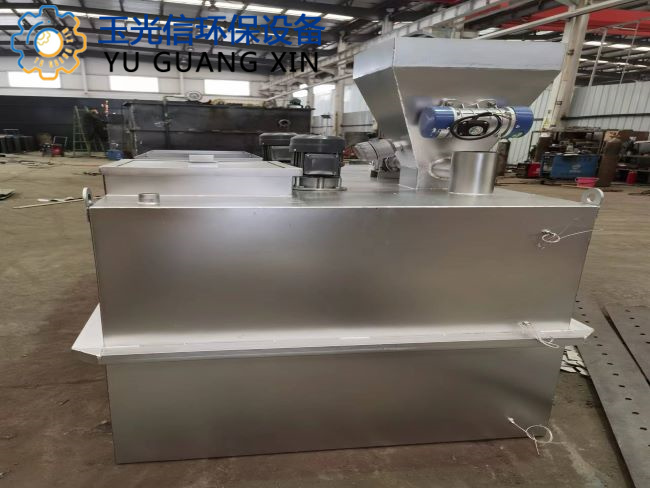

(1)、料斗
由不锈钢板焊接而成，斗的大小有几种规格与之配套，以适应不同用户的需要。
(2)、干粉投料器

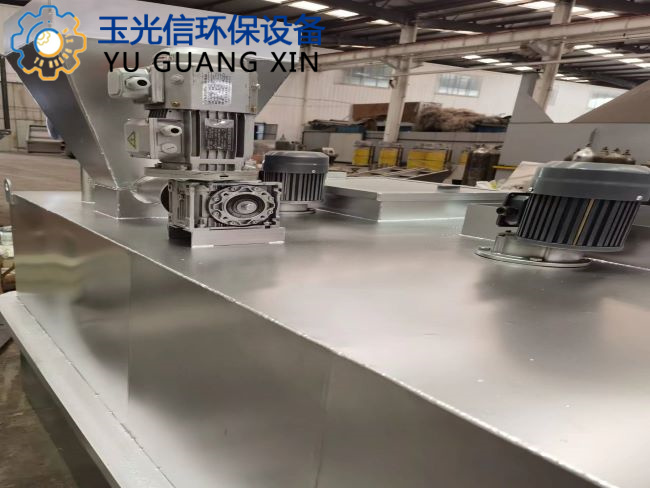

投料器固定在支架上，高分子聚合物通过特制的螺旋输入到进水系统的混合器内，此螺旋由无极变速机拖动蜗轮减速器驱动，进料速度由变速机上的手轮来调节，一个36W的加热器被固定在投料器的出料管上，起到恒温防潮作用。
(3)、进水系统
进水系统是指压力水进入混合器内的系统流程，它包括以下部分：
进水为0.1~0.6MPa，一般为自来水。
a、电磁阀：此阀受箱内液位计控制，当达到高液位时即停止供水，当到低液位时，此阀重新开启进水。
b、流量计：本件为转子流量计，直接显示进水流量的读数，一般控制流量比所需配制药液量大5～15%。
c、混合器：混合器固定在支架上，同时接受水和聚合物，并进行充分混合，其上有一个可调的衬垫，调节衬垫可使水流与PAM干粉达到最佳混合效果。
(4)、支架
由方钢制成，固定于溶液箱盖板上，用来支撑定量投加器及进水系统。
(5)、搅拌机与溶液箱系统

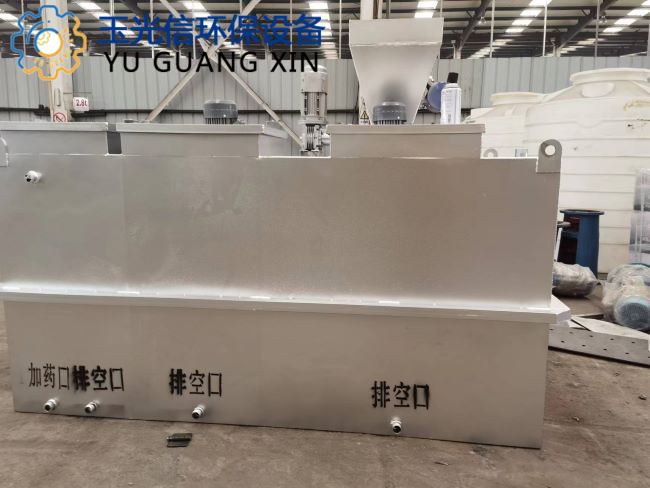

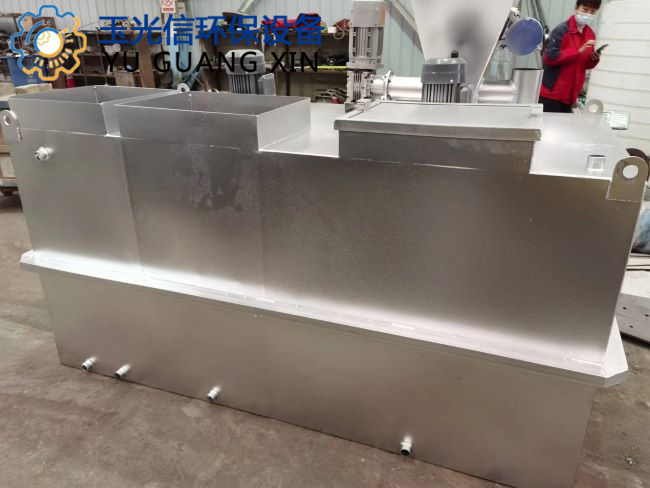

溶液箱的有效容积为3000L，它分成三个小室和一个贮药室，三个小室内设有特制的搅拌机进行溶解搅拌，个室为预制部分，后两段进一步进行搅拌，使药剂与水充分混匀，制成均一浓度的溶液供使用。各室之间有管道进行连通，室满后，流入第二室，依此类推，最后进入贮药室内，贮药室内有四个液位传感器，最高位为紧急停干粉投料器并停止进水，第二位(高位)为停止干粉投料器与停止进水，到第三液位(低位)时投料器开始进料并进水，至第四液位(最低位)时，停计量泵，待溶液恢复到第三位时重新开计量泵。其中最高位与最低位时，都会报警，提醒操作人员是否供水故障(水压不足、中间管道被堵、电磁阀漏水)或计量泵未工作。
每个小室内均设有排空管道，室还设有溢流管道。
(6)、电控系统
控制箱置于支架上，箱上各运转设备及加热件均设有“自动”与“手动”档，当打至“手动”时，相应部分可由人工控制;打至“自动”时，则进入自动运行。若某设备出现故障时，则会报警，提醒用户进行处理或检修。
